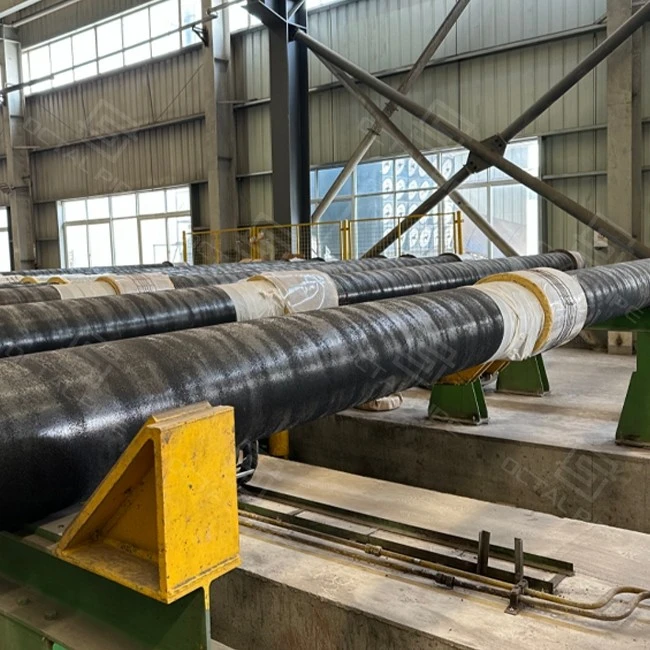

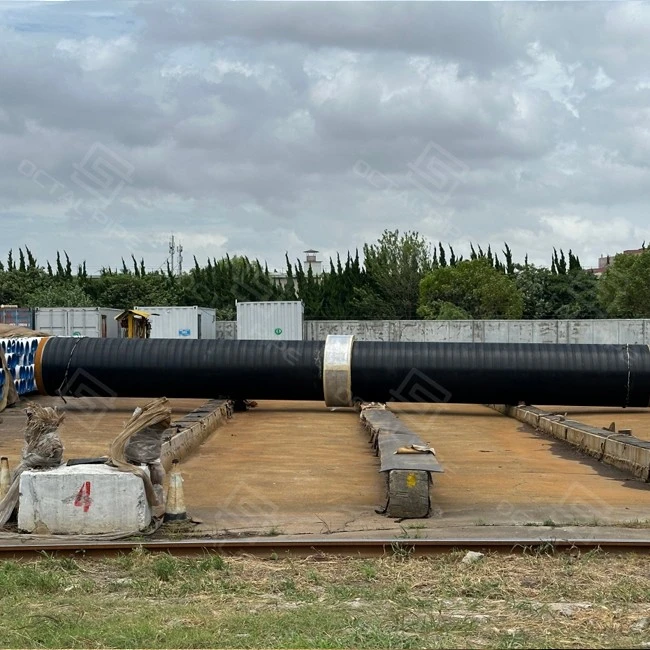

Анод урнаштыру
Стандартлар: DNVGL - RP - F103, DNV - RP {{4} 40 B401, ISO 15589-2, NACE SP0169
Анод төрләре: Корбан (Zn, Al, Mg эретмәләре), ICCP (ММО, графит, кремний - тимер)
Урнаштыру ысуллары: Трубага эретеп ябыштырылган, бетон авырлык каплавына (CWC) урнаштырылган, кыскыч яки ээр куелган, суга сикерүчеләр / РОВлар тарафыннан су асты урнаштыру, ректификаторлар белән эшләнгән ICCP таяк системалары.
Техник өстенлекләр: Хезмәт итү вакыты: 20-40 ел, оптимальләштерелгән агымны тарату, бердәм CP каплау, куркыныч / диңгез мохите өчен куркынычсыз, су асты көймәсе һәм баткак торбаларда исбатланган эш.
Кушымталар: Диңгез торбалары, күтәргечләр, J - трубалар, елга кичүләре, күмелгән торбалар
CWC Анод урнаштыру мәгънәсе
Анод урнаштыруis Корбан анодларын эретеп ябыштыру, кысу / каешлау яки CWC катламына урнаштыру {{0} pip торбасына бәйләү эше, шуңа күрә анодлар башта бозыла һәм корыч торба катодик саклау (CP) системасы кысаларында саклана. CWC капланган торба өчен ул контрольне дә үз эченә алаанод позициясе, көйләү ысулы, кабель саклаушулай итеп анодлар эшкәртү, яту яки кыр эретеп ябыштыру вакытында зыян күрмичә электр белән эффектив булып кала.
Ике төп система кулланыла:
- Корбан анодлары (Zn, Al, Mg):Гади, хезмәт күрсәтү - бушлай, тайсыз су һәм туфрак өчен идеаль.
- Сокландырылган агым анодлары (MMO, Si - тимер):Ректификаторлар белән эшләнгән, көйләнә торган, тирән суларга яраклы һәм озын - ераклыктагы торба үткәргечләре.
Окталь торба DNVGL - RP {{1} 10 F103, ISO 15589-2, һәм NACE стандартларына анод системаларын конструкцияли һәм урнаштыра, оптимальләштерелгән аралар, бәйләү һәм урнаштыру ысулларын тәкъдим итә (эретелгән, кысылган яки CWC урнаштырылган).
Анод урнаштыру стандартлары һәм анод төрен сайлау (CP туры килүе)
| Анод урнаштыру пункты | Ул нәрсә каплый | Типик сайлау / искәрмә | Белешмә стандартлар һәм кулланмалар |
|---|---|---|---|
| Анод урнаштыру | Су асты / җир асты торбалары өчен CP системасы проектлау нигезе; урнаштыру һәм файдалануга тапшыру өчен кабул итү базасы | Анод макетын, кушымта ысулын, диңгез / су асты / күмелгән линияләр өчен әйләнеш документларын тигезләү өчен кулланыла | DNVGL - RP - F103(гальваник анодлар белән су асты көймәсе);DNV - RP {{1} 40 B401(су асты CP практикасы);ISO 15589-2(Нефть һәм табигый газүткәргеч системалары өчен CP);NACE SP0169 / SP0177(җир асты / су асты торбалары өчен тышкы коррозия контроле) |
| Анод урнаштыру төре: Корбан (гальваник) | Тышкы көч юк; торбаны саклау өчен анод материалы бозыла | Incинк / алюминий / магнийэретмәләр; гади, таратылган саклауга өстенлек бирелгән тайыз су, сазлык һәм туфрак шартлары өчен киң таралган | Гадәттә югарыдагы CP дизайны нигезендә кулланыла (проект спекы материалны һәм араны сайлый) |
| Анод урнаштыру төре: ICCP | Ректификаторлар аша көйләнә торган CP белән эшләнгән | ММО / графит / кремний - тимеранодлар; еш тирән су яки озын - ераклыктагы торбалар өчен кулланыла, анда агымдагы сорау һәм контроль зуррак | Гадәттә югарыдагы CP дизайн нигезендә кулланыла (проект спецификасы көч / контроль һәм мониторинг таләпләрен билгели) |
cWC торба урнаштыру ысуллары
DNVGL - RP {{1} 10 F103 буенча, анодларны дөрес урнаштыру бердәм ток таратуны һәм озын - сроклы эффективлыкны тәэмин итү өчен бик мөһим. Окталь торба торба үткәргеч дизайнына һәм әйләнә-тирә мохитенә карап берничә урнаштыру чишелеше тәкъдим итә:
1. Эретеп ябыштырылган кушымта (такта / беләзек)
Урын контроле:Анодлар кыр кушылмаларыннан, терәкләрдән, стингерлар, роликлар яки киеренке контакт белән бәрелешкән урыннардан саклану өчен урнашкан.
Эретеп ябыштыру + каплау ремонт дисциплинасы:Эретеп ябыштырылган урыннар билгеләнә, аннары каплау ремонтлана һәм мөһерләнә, "кечкенә яну, зур коррозия күзәнәге".
Кабельне саклау:Маршрут куркынычсыз һәм сакланган, шуңа күрә эшкәртү һәм төшерү вакытында тартылмас.
2. Кыскыч / каеш монтажлау (анод урнаштыру комплекты)
Комплектның ачыклыгы:Типик анод урнаштыру комплектына кыскыч / ээр тән, каешлар / бәйләүчеләр, изоляция такталары, өзлексез кабель, мөһер материаллары {{0} include керә, шуңа күрә подрядчик сайтта импровизация ясамый.
Контакт сыйфаты:Fit- каршылык контактыннан саклану өчен, яраклы өслекләр контрольдә тотыла, ләкин соңрак электр белән эшләми.
Анти - йомшарту һәм транспорт белән эш итү:Баглау күрсәтелгән, шуңа күрә ул йөк ташуда, күтәрүдә һәм киеренкелектән сакланып кала.
3. CWC эченә урнаштырылган (бетон авырлык белән капланган торбада сакланган CP өчен)
Геометрия урнаштырылган:Каникул / каплау контрольдә тотыла, шуңа күрә анод тәэсирдән саклана һәм электр белән эффектив булганда тартыла.
Кабель чыгу һәм мөһерләү:Кабель чыгу нокталары сакланган һәм мөһерләнгән, шуңа күрә алар су ноктасына яки су юлларына әйләнмәсеннәр.
Ахыр күчү:CWC / анод зонасы эретеп ябыштыру белән координацияләнгән, шуңа күрә кыр уртак кушылмасы чиста башкарылырга мөмкин (күрсәтелгәндә).
Су асты урнаштыру:
Су асты көймәләре өчен анодлар суга сикерүчеләр яки ерактан идарә итүче машиналар (ROV) белән диңгезгә урнаштырыла.
Куркынычсыз һәм төгәл урнаштыруны гарантияләү өчен махсус кыскычлар һәм эретеп ябыштыру системалары кулланыла.
DNVGL - RP - F103 хәтта CP яктыртуын тәэмин итү өчен аралар һәм бәйләү ысулларын күрсәтә.
Эшләнгән анод таягын урнаштыру (ICCP):
Анод чыбыклары (ММО, титан - нигезендә) торба үткәргеч маршрутына урнаштырылган.
Transform {0} transform трансформаторга яр буенда яки өске платформаларга тоташтырылган.
CPгары CP ихтыяҗы булган тирән суүткәргечләр өчен яраклы көйләнә торган ток белән тәэмин итә.
анод урнаштыру процедурасы
Моны кулланыгызанод урнаштыру процедурасыкирәк булганда аны ITP-та кысып куегыз:
Алдан - эшне раслау:Каплау системасын раслагыз, CWC build {0} up up (мөмкин булса), анод аралыгы планы, һәм кыр кушылмалары / терәкләре янындагы "юк {{1} go" зоналарын раслагыз.
- Маркировка һәм яраклаштыру - up:Рәсемгә урыннарны билгеләргә; equipmentиһазлар һәм эшкәртү нокталарын урнаштыру өчен чистартуны тикшерегез.
- Кушымта:Эретеп яисә кысу / каеш ысулы белән урнаштырыгыз; куркынычсыз кабель юнәлеше һәм штамм рельефы.
- Даимилекне тикшерү:Электр өзлексезлеген / каршылыкны тикшерегез һәм нәтиҗәләр языгызPO / ITP күрсәтелгәндә.
- Мөһер һәм ремонт:Localирле каплау зыянын ремонтлау / ябу, кабель чыгу мөһере, һәм - ремонтланган урыннарны тикшерүкүрсәтелгәндә.
- - төзелгән документлар буларак:Анод ID-ләрен / урыннарын һәм тапшыру һәм киләчәк CP мониторингы өчен тест язмаларын яңарту.
Техник өстенлекләр
Окталь торбаның анод урнаштыру чишелешләре коррозия контролен берничә техник өстенлек белән тәэмин итә:
Киңәйтелгән хезмәт вакыты:
DNVGL - RP - F103 дизайны анод авырлыгын, арасын һәм сыйдырышлыгын тәэмин итә, 20-40 ел эффектив катодик саклау мөмкинлеген бирә.
Оптималь агымдагы тарату:
Техник конструкция торба өслегенең бердәм поляризациясен тәэмин итә.
Локальләштерелгән саклануны яки артык саклауны булдырмый, икесе дә каплауның өзелүенә китерергә мөмкин.
Куркыныч шартларда куркынычсызлык:
Корбан системалары янып торган зоналарда очкын куркынычын бетереп, көч таләп итмиләр.
ICCP системалары куркынычсыз эшләүне тәэмин итү өчен автоматик мониторинг һәм агымдагы контроль белән эшләнгән.
Coatings & CWC белән интеграция:
FBE, 3LPE, 3LPP, һәм CWC каплаулары белән тандемда эшли, коррозияне дә, тотрыклылыкны тәэмин итә.
КПны артыклык белән тулыландырганда каплау бөтенлеген тәэмин итә.
Адаптация:
Корбан КП - гади, түбән - хезмәт күрсәтү, тайсыз / су астында калган мохит өчен идеаль.
ICCP - көйләнә торган, тирән сулар өчен яраклы һәм озын - дистанцион экспорт торбалары.
Диңгездә күрсәтелгән исбатлау:
Су асты көймәләрендә, күтәргечләрдә һәм J - трубаларда кулланыла, DNV диңгез дизайн куркынычсызлыгы чикләренә туры килә.
CWC капланган торбага анод урнаштыру (чистарту, зыян, кабельне саклау)
А.CWC капланган торба линиясе, анодурнаштыруCP агымдагы чыгу турында гына түгел. Практик куркыныч - анодлар һәм кабельләртарту / тәэсир итү пунктларыpull- тарту вакытында, ишегалдында күтәрү, ролик контакт, һәм lay {1} lay операцияләре вакытында проект ремонт өчен түли һәм - тикшерә. Бу бүлек торбаларга анод урнаштыруга юнәлтелгән, CWC эшкәртү һәм кыр эретеп ябыштыру аша электр белән эффектив һәм конструктив булып кала.
| CWC линияләрендә кыр проблемасы | CWC капланган торбада кулланылган анод урнаштыру контроле | Сатып алучы нәрсә сорый ала / файл бирә (күрсәтелгәндә) |
|---|---|---|
| Анод гәүдәсе роликларга / стингерларга бәрелә яки pull {0} pull тарту вакытында тарту ноктасына әверелә | "{- контакт зоналарын" билгеләгез һәм киеренкеләргә / роликларга кирәкле чистарту; эшкәртү ысулы нигезендә кушымта маршрутын сайлагыз (эретелгән / кысылган / урнаштырылган) | - бару зоналары булмаган макет рәсеме; кушымта ысулы аңлатмасы; {{1} as анод урнашу исемлеге төзелгән |
| Кабельнең тартылуы, күтәрелү яки труба {{0} to трубка контактында - торбалар контактында | Кабель юнәлеше, рельеф, сакланган йөгерү, мөһерләнгән чыгу белән; ачыкланган боҗралардан сакланыгыз | Кабель маршрут детальләре + мөһерләү ысулы; визуаль тикшерү исемлеге; ремонт / ре - сынау журналын (бар икән) |
| Транспорттан соң өстәмә мәйдан тирәсендә бетон кыры | Контакт өслекләрен контрольдә тотыгыз, ватык кырларга анод урыннарын йөкләмәгез. анод зоналары тәэсир итмәсен өчен эшкәртү нокталарын / туплау кагыйдәләрен күрсәтегез | Искәрмәләр белән эш итү / төрү; сорау буенча ишегалды фотолары; PO / ITPда күрсәтелгән булса, зыянны кабул итү критерийлары |
| Эретеп ябыштырылган такталарда / кыскыч контактларда каплау зарарлыгы җирле коррозия күзәнәкләрен барлыкка китерә | Кушымталар тирәсендә өслекне әзерләү һәм каплау ремонт адымнарын билгеләү; ремонтланган урыннарны тикшерү (кирәк булганда) | Каплау ремонт язмасы; бәйрәм тесты / re - тикшерү язмасы (күрсәтелгәндә) |
| Электр өзелүе соңрак табылды (ятканнан соң яисә файдалануга тапшырылганчы) | Килешелгән этапларда өзлексезлек / каршылык тикшерүләрен һәм нәтиҗәләрне алуны таләп итегез | Даимилек / каршылык тесты: метод + кабул итү нигезе + нәтиҗәләр (күрсәтелгәндә) |
Анод аралыгы һәм урнаштыру кагыйдәләре (Кырдагы уртак конфликтлардан сакланыгыз)
Күпчелек анод урнаштыру эше була, чөнки аралар кагыйдәләре "X метрик типик" дип язылганкыр буыннары, CWC кыскартулары, җиһаз контактлары. Түбәндәге кагыйдәләр CP дизайн ниятен саклап калганда, CWC капланган торбада макетны төзергә ярдәм итә.
| Таблицалар кагыйдәсе | Ни өчен ул CWC капланган торбада мөһим | Аны PO / рәсемнәрдә ничек әйтергә |
|---|---|---|
| Анодларны кыр каплау зоналарыннан саклагыз | Кыр буыннары эретеп ябыштыру, NDT, кыр кушылмасы өчен чиста керүгә мохтаҗ. якындагы анодлар чистарту һәм каплау конфликтын тудыралар | Field- мм / м кырдагы уртак / киртә эретеп ябыштыру зоналары эчендә анодлар юк (проект проектына дистанция) |
| Анодларны бетоннан - бушлай саклагыз | CWC очлары - иң югары эшкәртү һәм ремонт зонасы; начар урнаштыру таралуны арттыра һәм акрын {{0} up күтәрелә | CWC күчешендә анод кушымтасы юк һәм бетон - бушлай бетү озынлыгы (спек өчен дәүләт кыскарту озынлыгы) |
| Ролик / киеренке контакт зоналарын "юк {{0} go" дип билгеләгез. | Роллерлар / стингерлар кабельләрне ватырга яки an {0} pull тарту вакытында анод тәннәренә тәэсир итә ала | Equipmentиһаз контакт полосаларында анодлар юк (урнаштыру ысулы белән билгеләнгән) |
| Support {0} stress стресс белән эш итү нокталарыннан, бөкләнүдән һәм югарыдан сакланыгыз | Кыскычлар, таяклар, таянычлар еш кына иелү / таяныч нокталары янына төшәләр; анодлар башта сугыла | Терәк / бөкләү / күтәрү нокталарында анод урнаштыру юк (рәсемгә) |
| Араларны "дизайн нияте + конструктивлыкны тикшерү" дип карагыз. | CP аралыгы дизайнны канәгатьләндерергә тиеш, ләкин соңгы урнаштыру төзелештә исән калырга тиеш | CP дизайнына аралар; каплау / җибәрү алдыннан кыр уртак картасына һәм эшкәртү планына каршы соңгы макет |
Сораулар
Q {{0} bet Бетон авырлык белән капланган торбаларга анодлар куелгач, сез электр проблемаларын ничек булдырмыйсыз?
Q {{0} an Анод урнаштыру процедурасы нәрсәгә керергә тиеш?
С 3 - Анод урнаштыру белән нинди документлар килергә тиеш (кабул итү һәм әйләнеш өчен)?
Сертификатлар
CE сертификаты
ISO 9001 сертификаты
API Q1 сертификаты
ABS сертификаты
AP-5L сертификаты
API-5CT сертификаты
Стандартлар:DNVGL - RP - F103, DNV - RP {{4} 40 B401, ISO 15589-2, NACE SP0169
Анод төрләре:Корбан (Zn, Al, Mg), ICCP (MMO, графит, кремний - тимер)
Урнаштыру ысуллары:Эретеп ябыштырылган, бәйләнгән, CWC урнаштырылган, кыскыч, су астында, ICCP чыбыклары
Кушымталар:Диңгез торбалары, су асты көймәләре, сазлыклар, күмелгән торба үткәргечләре
Хезмәт тормышы:20-40 яшь
